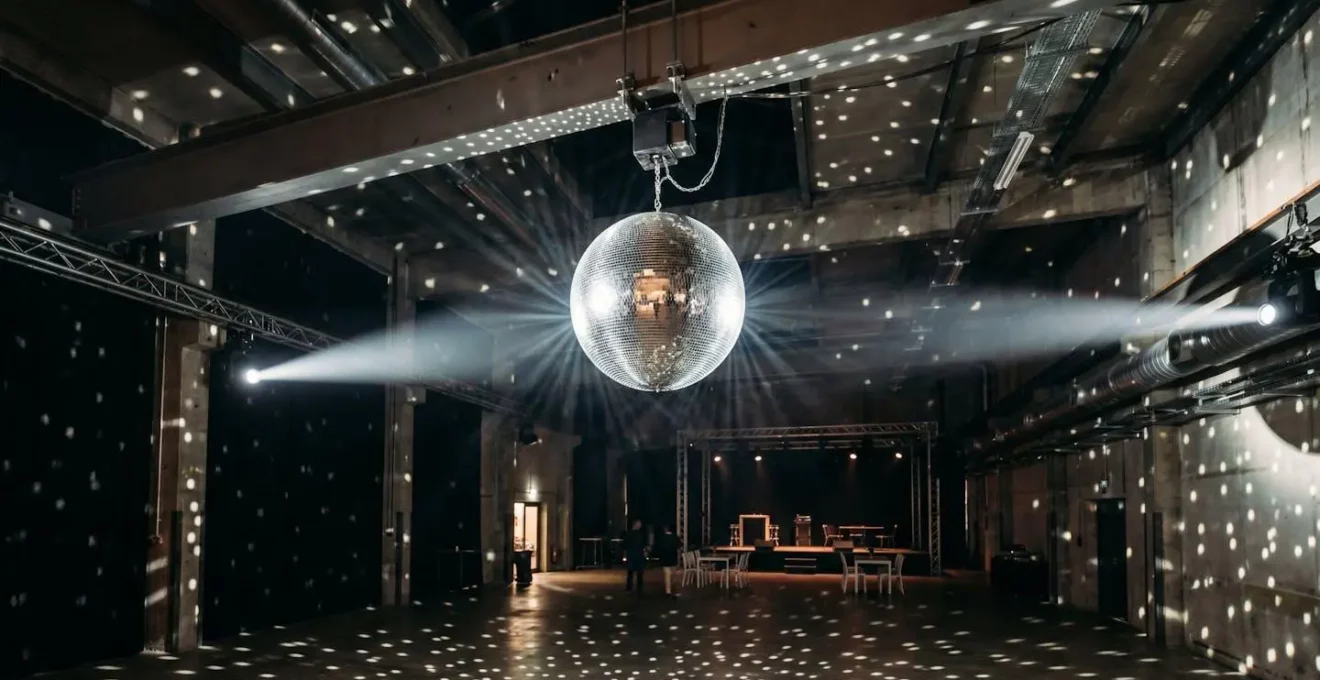

Installer une boule à facettes motorisée : le guide technique pour une salle de 100m²

La boule à facettes est plus qu’un simple accessoire de fête ; c’est un instrument d’optique dont l’impact visuel repose sur des principes physiques précis. Pour un DJ mobile ou un gestionnaire de salle, son installation va bien au-delà du simple fait de l’accrocher au plafond. Beaucoup pensent qu’il suffit de choisir la plus grosse sphère possible et de la placer au centre pour obtenir un effet spectaculaire. Cette approche mène souvent à une couverture lumineuse décevante, des zones d’ombre disgracieuses et, dans le pire des cas, à des risques de sécurité pour le public.

Mais si la véritable clé n’était pas la taille de la boule, mais plutôt la science de son installation ? La question n’est pas seulement « quelle taille ? », mais « comment optimiser la réflexion lumineuse dans un volume donné ? ». L’efficacité d’une boule à facettes est une équation qui prend en compte l’angle des projecteurs, la vitesse de rotation du moteur, la hauteur de suspension et les normes de sécurité. C’est une approche technique, presque géométrique, qui distingue une installation amateur d’un lightshow professionnel.

Cet article propose une analyse technique pour maîtriser tous les paramètres de votre installation. Nous décomposerons la géométrie de l’éclairage, les impératifs de sécurité, les stratégies de placement, l’influence de la vitesse de rotation, et même les protocoles d’entretien. Vous découvrirez également comment intégrer cet effet classique dans un système d’éclairage moderne, en maîtrisant les couleurs et le pilotage DMX.

Ce guide vous fournira les connaissances techniques pour faire de votre boule à facettes non plus un simple objet suspendu, mais le cœur vibrant et sécurisé de votre ambiance lumineuse. Explorez avec nous les différentes facettes de cette installation pour transformer votre espace.

Pourquoi faut-il au moins 2 spots (Pinspots) pour éclairer correctement une boule à facettes ?

La question de l’éclairage d’une boule à facettes est un problème fondamental de géométrie et de physique de la lumière. Utiliser un seul projecteur, même puissant, est une erreur technique qui garantit un résultat médiocre. Une boule est une sphère ; un unique point de lumière ne peut en éclairer qu’un seul hémisphère à la fois. Par conséquent, 50 % des miroirs restent dans l’ombre à tout instant, incapables de réfléchir le moindre faisceau. La couverture lumineuse de la salle est ainsi divisée par deux, créant un effet pauvre et incomplet.

Pour une illumination totale, il est impératif d’utiliser au minimum deux spots, positionnés de manière à éclairer des hémisphères opposés de la boule. L’idéal est de les placer à 180 degrés l’un de l’autre par rapport à l’axe de la boule. Cette configuration assure que la quasi-totalité des facettes est illuminée en permanence, maximisant la densité des points lumineux projetés dans l’espace. Pour une salle de 100m², une boule de 50 cm à 75 cm de diamètre est un bon point de départ, mais son efficacité dépend entièrement de la qualité de cet éclairage.

Le choix du projecteur est tout aussi crucial. Les professionnels privilégient les projecteurs de type Pinspot, dont le rôle est de produire un faisceau lumineux très serré et concentré. Un projecteur PAR standard génère un faisceau large et diffus, qui « bave » sur la boule et le plafond, diluant l’effet. Le Pinspot, avec son angle de faisceau de quelques degrés seulement, permet de sculpter la lumière avec précision. Le résultat est une multitude de points lumineux nets et distincts qui dansent sur les murs, le sol et le plafond. Cette configuration est la base d’une scénographie réussie.

Comme le montre ce schéma de principe, la précision du faisceau d’un pinspot est ce qui permet de transformer chaque petit miroir en une source de lumière secondaire. En utilisant deux de ces projecteurs, on garantit une couverture sphérique complète et un effet visuel riche et dense, digne d’une installation professionnelle.

Moteur et élingue de sécurité : les normes à respecter pour ne pas blesser un danseur

Suspendre une charge au-dessus d’un public, même une simple boule à facettes, est une opération qui engage une responsabilité technique et légale. Le poids d’une boule de 50 cm (environ 5-7 kg) combiné à celui du moteur peut sembler négligeable, mais en cas de chute, l’énergie cinétique est considérable et peut causer des blessures graves. La sécurité ne doit jamais être une option. L’ensemble de l’installation (ancrage, moteur, boule) doit être considéré comme une chaîne dont la résistance globale est celle de son maillon le plus faible.

L’élément primordial est l’élingue de sécurité secondaire. Il s’agit d’un câble métallique indépendant du système de fixation principal qui relie la boule (ou le moteur) à un point d’ancrage solide au plafond. En cas de défaillance du moteur ou de sa fixation, cette élingue empêche la charge de chuter. C’est une obligation absolue dans toute installation professionnelle. De plus, il est crucial de s’assurer que le point d’ancrage au plafond est adapté à la nature du support (béton, poutre métallique, placo) et qu’il peut supporter au moins 10 fois le poids de l’installation pour avoir une marge de sécurité suffisante.

Dans le milieu du spectacle, des normes très strictes encadrent le levage au-dessus des personnes. Comme le précise le spécialiste ADAPT Event, des réglementations comme la norme BGV C1 définissent des standards pour les équipements motorisés. Selon leur guide, la catégorie C1 désigne les palans permettant des mouvements au-dessus des personnes, équipés de dispositifs de sécurité avancés. Bien qu’un moteur de boule à facettes soit plus simple, le principe de précaution reste le même : la sécurité prime sur tout.

Centre de piste ou coin lounge : où placer la boule pour maximiser la couverture au sol ?

L’idée reçue consiste à placer systématiquement la boule à facettes au centre géométrique de la pièce. Cette approche est logique si l’objectif est d’illuminer uniformément l’intégralité de l’espace, mais elle est rarement optimale dans un contexte d’événementiel. Le placement doit être une décision stratégique basée sur l’usage de la salle et l’effet désiré. Le but n’est pas de couvrir 100m² de manière homogène, mais de maximiser l’impact dans la zone la plus importante : la zone d’effet.

Pour une configuration « club » avec une piste de danse clairement définie, le placement au centre de la piste de danse est le plus pertinent. Cela concentre l’énergie visuelle là où se trouve l’action. La hauteur est également un paramètre clé : trop bas, la couverture au sol sera réduite et les danseurs pourront la toucher ; trop haut, l’effet perd en intensité. Une hauteur de 3 à 4 mètres est généralement un bon compromis pour une salle de 100m² avec une hauteur sous plafond standard.

En revanche, pour une ambiance « lounge » ou un dîner-spectacle, le placement central peut être agressif. Une alternative intéressante est de décentrer la boule au-dessus d’une zone spécifique, comme un coin salon, un bar ou une scène. Ce placement crée un point focal, un « tableau lumineux » qui ajoute de la texture et de la profondeur à l’espace sans inonder toute la salle. L’effet est plus subtil, plus élégant, et contribue à zoner visuellement l’espace. La géométrie de la réflexion s’applique toujours : les spots devront être repositionnés pour cibler correctement la boule depuis ce nouvel emplacement.

Cette vue d’ensemble illustre parfaitement comment un placement décentré peut servir une intention artistique. La zone de couverture lumineuse devient un élément de design spatial, guidant le regard et définissant une atmosphère. Le choix n’est donc pas entre « bon » et « mauvais » placement, mais entre différentes stratégies de design lumineux.

Trop vite ou trop lent : comment la vitesse du moteur influence le risque de nausée

La vitesse de rotation de la boule à facettes est un paramètre souvent sous-estimé, mais qui a une influence capitale sur l’ambiance et le confort visuel du public. Le choix de la vitesse n’est pas anodin, il doit correspondre au tempo de la musique et à l’énergie souhaitée. Un moteur standard tourne généralement entre 1 et 3 rotations par minute (RPM). Cependant, la perception de cette vitesse dépend grandement du diamètre de la boule et de sa distance par rapport au public.

Une vitesse trop élevée, notamment avec une grande boule, peut devenir visuellement agressive. Le mouvement rapide et répétitif de centaines de points lumineux balayant la pièce peut déclencher un phénomène de cinétose (mal des transports) ou de malaise chez certaines personnes sensibles, similaire à l’effet d’un stroboscope utilisé de manière prolongée. Les faisceaux deviennent une masse de lumière clignotante plutôt qu’un ballet de points distincts. Une vitesse de 3-4 RPM sur une boule de 50 cm est un maximum absolu, à réserver pour des pics d’énergie très courts sur de la musique électronique rapide.

À l’inverse, une vitesse trop lente (inférieure à 1 RPM) sur une petite boule peut rendre l’effet quasi imperceptible. L’énergie retombe, le mouvement semble statique. Le juste milieu se trouve dans l’adaptation. Pour une salle de 100m² et une boule de 50-75cm, une vitesse de 1.5 à 2 RPM est idéale pour la pop et le disco, créant un mouvement dynamique mais confortable. Pour des ambiances plus calmes ou des ballades, descendre à 1 RPM offre un effet majestueux et apaisant. Les moteurs DMX, plus onéreux, offrent l’avantage de pouvoir faire varier cette vitesse en direct, adaptant l’effet au déroulé de la soirée.

Le tableau suivant, basé sur les recommandations techniques du secteur, offre un guide pour choisir la vitesse de rotation en fonction du diamètre de la boule et du style musical.

Comme le montre cette analyse comparative des vitesses de rotation, plus la boule est grande, plus la vitesse doit être réduite pour conserver un confort visuel et un effet élégant. L’inertie visuelle d’une grande boule est beaucoup plus importante.

Comment nettoyer une boule à facettes encrassée sans décoller les petits miroirs ?

Une boule à facettes, surtout dans un environnement de club ou de salle d’événement, est exposée à de nombreux polluants : poussière, fumée, et surtout, les résidus gras de liquide pour machine à fumée. Avec le temps, un film opaque se dépose sur les miroirs, diminuant considérablement leur réflectivité et, par conséquent, l’éclat de l’effet. Un nettoyage régulier est donc indispensable, mais il doit être effectué avec une méthodologie précise pour ne pas endommager la structure fragile.

L’erreur la plus commune est d’utiliser trop d’eau ou des détergents agressifs. L’eau peut s’infiltrer par capillarité entre les miroirs et dissoudre la colle qui les maintient, provoquant leur décollement. Les produits abrasifs ou les éponges grattantes sont à proscrire absolument. Comme le souligne le guide d’entretien de Boîte à Design, il est impératif de ne jamais utiliser de détergents en poudre ni de frotter les miroirs avec le grattoir d’une éponge, sous peine de les rayer de façon irrémédiable.

Le protocole professionnel se déroule en trois étapes. La première est un dépoussiérage à sec, méticuleux, avec un plumeau électrostatique ou un pinceau doux pour enlever toutes les particules non adhérentes. Ensuite, pour les résidus gras, la meilleure solution est d’utiliser de l’alcool isopropylique sur un chiffon microfibre. Il faut à peine humidifier le chiffon, jamais détremper la surface, et nettoyer délicatement les facettes une par une ou par petites zones. L’alcool a l’avantage de dissoudre les graisses et de s’évaporer très rapidement sans laisser de traces ni attaquer la colle. Enfin, un passage avec un second chiffon microfibre sec permet de lustrer la surface et de redonner tout leur éclat aux miroirs.

Ce processus peut sembler fastidieux, mais c’est le seul moyen de garantir la longévité de votre boule à facettes et de maintenir un effet lumineux optimal. Un entretien trimestriel ou semestriel, selon la fréquence d’utilisation de la machine à fumée, est un bon rythme pour une installation professionnelle.

Lumière noire et stroboscope : le dosage parfait pour une ambiance club 84

L’intégration d’une boule à facettes avec d’autres effets lumineux est ce qui crée une véritable signature visuelle. L’association avec la lumière noire (UV) et le stroboscope est un classique des années 80, mais son efficacité repose sur un dosage subtil et une bonne compréhension de la physique de la lumière. L’objectif n’est pas de tout allumer en même temps, mais de superposer les couches d’effets pour créer de la profondeur et du dynamisme.

La lumière noire joue le rôle de « fond de scène ». Elle ne crée pas de lumière visible en soi, mais fait réagir les matériaux fluorescents et phosphorescents. Dans une ambiance de club, elle fait ressortir le blanc des vêtements, des dents, et de certains décors, créant une atmosphère fantomatique et immersive. Lorsqu’elle est utilisée avec une boule à facettes, elle permet aux points lumineux blancs projetés par la boule de se détacher de manière spectaculaire sur un fond sombre mais vibrant. Le contraste est ainsi maximisé. Pour une salle de 100m², deux à quatre barres LED UV de 18W ou plus, placées dans les coins, suffisent à créer cette base ambiante.

Le stroboscope, quant à lui, est un effet de puissance à utiliser avec parcimonie. Son rôle n’est pas d’éclairer, mais de décomposer le mouvement. Une rafale de stroboscope de quelques secondes pendant que la boule à facettes tourne a un effet saisissant : elle « gèle » les faisceaux lumineux en plein vol, créant une pluie de points lumineux statiques et scintillants. C’est un climax visuel. L’erreur serait de le laisser allumé en continu, ce qui est non seulement désagréable pour le public, mais annule aussi le mouvement fluide de la boule à facettes. Le dosage parfait consiste à utiliser le stroboscope pour des accents, sur les breaks ou les drops d’un morceau, pour réveiller l’énergie de la piste.

La combinaison des trois (boule à facettes pour le mouvement, lumière noire pour le fond, stroboscope pour l’impact) est une recette intemporelle. La clé est dans le contrôle et le timing, en utilisant un contrôleur DMX pour déclencher chaque effet au moment opportun.

Comment créer une scène « dîner » chaleureuse avec des projecteurs RGBW froids ?

Le défi technique pour un éclairagiste est souvent de devoir créer une ambiance chaleureuse et intime (type « dîner », « cocktail ») avec un parc de projecteurs LED conçu pour des scènes dynamiques et froides (type « club »). Les projecteurs RGBW (Rouge, Vert, Bleu, Blanc) sont polyvalents, mais leur diode « Blanc » est souvent un blanc froid (autour de 6000K), très dur et peu flatteur pour les teints de peau. Tenter de créer une ambiance chaleureuse en utilisant uniquement cette diode est voué à l’échec.

La solution réside dans le mixage des couleurs primaires pour simuler une température de couleur chaude. Il ne s’agit pas de créer une lumière orange ou jaune vif, mais un blanc « cassé », tirant vers l’ambre ou le tungstène. Cela se fait en contrôlant précisément les niveaux de chaque couleur via un contrôleur DMX. Le principe est de partir d’une base de rouge à pleine intensité, puis d’ajouter une dose de vert pour « jaunir » le rouge, et enfin une touche de bleu pour équilibrer la teinte et la rapprocher du blanc.

Une valeur DMX de départ couramment utilisée dans le milieu professionnel pour simuler un blanc chaud (environ 3200K) est un ratio spécifique entre les couleurs. Bien que cela varie légèrement selon les projecteurs, on peut s’appuyer sur des recommandations techniques, qui préconisent par exemple de mixer les canaux pour obtenir des valeurs proches de R:255, G:180, B:100. Cette combinaison produit un ambre riche et naturel, beaucoup plus flatteur qu’un simple orange. On peut ensuite légèrement augmenter la diode de blanc (W) à un très faible niveau (5-10%) pour augmenter la luminosité sans trop refroidir la teinte.

En appliquant cette couleur ambrée en éclairage indirect (en visant les murs ou le plafond) ou en lèche-mur, on crée instantanément une atmosphère chaleureuse et enveloppante. C’est la preuve que la maîtrise technique du mixage des couleurs, selon les recommandations pour le contrôle DMX, permet de transcender les limites matérielles d’un projecteur et de sculpter n’importe quelle ambiance, même la plus intime, avec des outils à LED froids.

Contrôleur DMX ou logiciel PC : quelle solution choisir pour piloter 20 projecteurs LED ?

Le pilotage d’un parc lumière de 20 projecteurs, même s’il est composé de modèles simples, dépasse rapidement les capacités des modes automatiques ou musicaux. Pour créer des scènes cohérentes et dynamiques, un contrôle centralisé est indispensable. La norme pour cela est le protocole DMX512. La question se pose alors entre l’utilisation d’un contrôleur hardware dédié ou d’une solution logicielle sur un ordinateur.

Le choix dépend principalement de trois facteurs : le contexte d’utilisation (fixe ou mobile), le besoin de flexibilité et le budget. Pour un DJ mobile ou des événements live où la rapidité de mise en place et la fiabilité sont cruciales, un contrôleur hardware simple est souvent préférable. Ces consoles autonomes ne dépendent pas d’un PC, sont robustes et permettent un accès direct et tactile aux fonctions essentielles (faders pour les couleurs, boutons pour les scènes). Leur principal inconvénient est leur flexibilité limitée pour la programmation de séquences complexes.

Pour les installations fixes (clubs, bars, salles) ou pour les light-designers qui veulent une programmation avancée, les logiciels sur PC (ou Mac) sont imbattables. Couplés à une simple interface USB-DMX, ils offrent des possibilités quasi illimitées : programmation de scènes sur une timeline, synchronisation précise avec l’audio, création d’effets de « mapping » pixel par pixel, et gestion de multiples univers DMX. Comme le rappelle le guide de Woodbrass, un univers DMX permet de contrôler jusqu’à 512 canaux, et 20 projecteurs modernes peuvent rapidement occuper une part significative de cet univers, rendant la gestion via logiciel plus claire.

Le tableau suivant résume les avantages et inconvénients des principales solutions pour une installation de taille moyenne.

Évaluez dès maintenant votre parc lumière et vos besoins en termes de flexibilité et de fiabilité pour déterminer si une console hardware robuste ou un logiciel de programmation puissant est la solution la plus adaptée à votre activité.
